Дәнекерлеу ағыны SJ102

Кәсіби өндіруші ретінде GUJIN® сізге SJ102 дәнекерлеу ағынын ұсынбақ. Ал GUJIN® сізге сатылымнан кейінгі ең жақсы қызмет пен уақтылы жеткізуді ұсынады.

Сұрау жіберу

Өнім Сипаттамасы

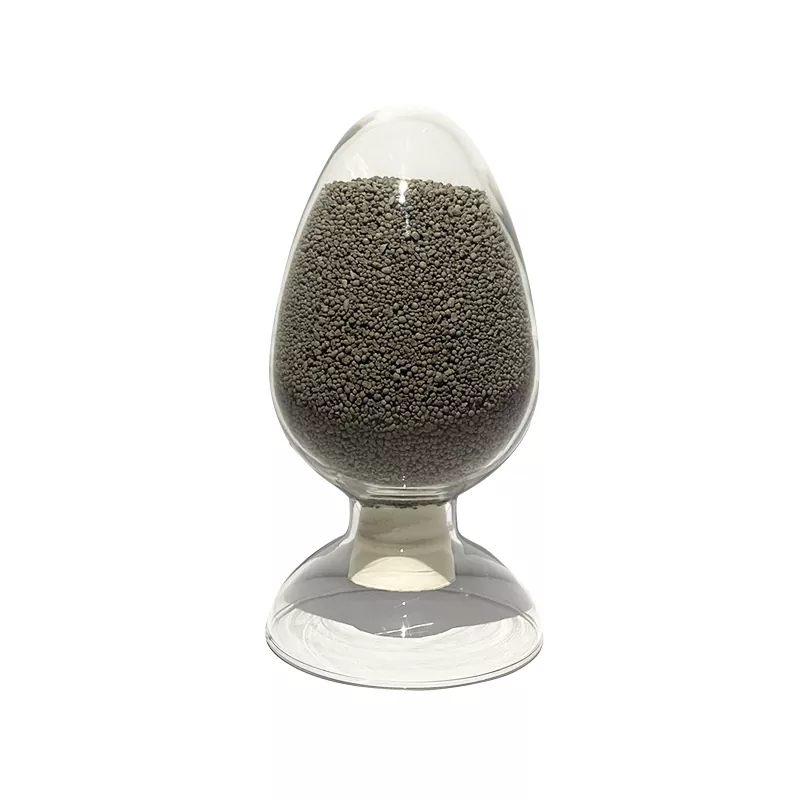

Қытай дәнекерлеу ағыны SJ102 зауыты тікелей жеткізіледі. GUJIN® - Қытайдағы SJ102 дәнекерлеу ағынының өндірушісі және жеткізушісі. GJ.SJ-102 фторлы сілт түрі. Оның бос және борпылдақ қатынасы шамамен 1,0, ал ағынның S және P мазмұны төмен. Дәнекерлеу тігісі әдемі, беті тегіс және ағынның бейтараптығы кремний марганеціне ауыспайды. Су асты доға ағыны SJ-102 негізінен шағын диаметрлі HJ260 және HJ107 беткі дәнекерлеу роликтерін ауыстыру үшін қолданылады, бұл күрделі биіктік мәселесін шешеді. -температуралық шлакты кетіру.Бірдей дәнекерлеу сымымен жабдықталған ол балқытылған ағынмен салыстырғанда шамамен 25% үнемдейді. Суасты доға ағыны SJ-102 төмен көміртекті болат пен кейбір төмен легирленген болаттарды тар аралықпен дәнекерлеуге арналған сәйкес дәнекерлеу сымдарымен де сәйкестендірілуі мүмкін.

Қолданылуы:

Су асты доға ағыны SJ-102 Көміртекті болаттан, төмен легирленген болаттан, аустениттік тот баспайтын болаттан және мартенситті тот баспайтын болаттан жасалған дәнекерлеу сымдарымен көп өтпелі дәнекерлеуге жарамды. Бұл ағын тұрақты токпен кері дәнекерлеуге жарамды және оның дәнекерленген қосылыстары тамаша механикалық қасиеттерге және төмен температурада соққыға төзімділікке ие. Ол жабынға арналған сәйкес жабын дәнекерлеу сымдарымен сәйкес келеді және жабын қабаты жоғары температурадағы тотығуға жақсы толық төзімділікке ие. HJ260-мен салыстырғанда, бұл су астындағы доғалық дәнекерлеу ағынының қож өнімділігі қысқарақ және химиялық белсенділігі төмен, жоғары температурада қожды кетіру өнімділігі жақсы, дәнекерлеудің әдемі түзілуі, қорытпа элементтерінің жануының жоғалуы және HJ260-қа қарағанда барлық аспектілерде жоғары өнімділік бар.

Ескертулер:

1. Су астындағы Arc Flux SJ-102 пайдаланар алдында 300-350 ℃ температурада 2 сағат пісіру керек.

2. Дәнекерлеу алдында дәнекерленген бөлшектерден тот, май дақтары және ылғал сияқты қоспаларды кетіру керек.

Химиялық құрамы (%)

SiO₂+TiO₂	Al₂O₃+MnO	CaO+MgO	CaF₂	S	P
15-20	25-30	30-40	15-20	≤0,03	≤0,03

Тұндырылған металдың механикалық өнімділігі

Сым	AWS	Өнімділік күші （МПа）	Созылу күші (МПа)	Соққы энергиясы AKV(Дж)	Ұзарту
H08MnA	EM12K	≥350	450-550	≥34（-20℃）	≥26%
				≥27（-40℃）
H08Mn2MoA	EA2	≥470	550-700	≥34（-20℃）	≥22%
				≥27（-40℃）
H10Mn2	EH14	≥400	480-650	≥27（-40℃）	≥26%
